ABS整體現澆筑濾板簡介

       ABS整體現澆筑濾板是采用整體連續澆筑混凝土制作工藝的濾池配水布氣系統，從根本上杜絕了在濾池中以往小塊預制濾板而產生的接縫不嚴，導致漏砂、翻板等弊病?？烧{式濾頭的預埋座緊固在整體澆筑模板上的結構形式，在不改變?yōu)V池工藝和結構前提下，可便捷地上下調整濾桿的螺紋上口的水平高度，達到布氣配水均勻的效果。采用現場整體連續澆筑混凝土工藝，簡化施工程序，縮短工程周期，降低工程造價，具有顯著的節能增效的經濟效益。

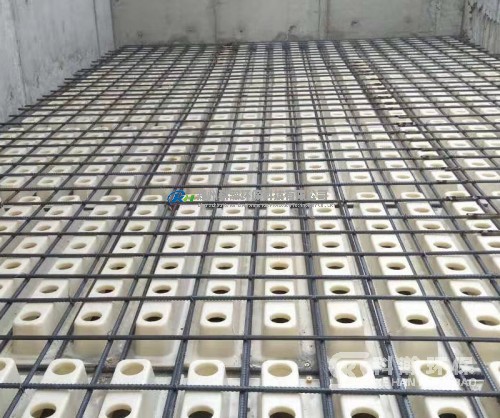

ABS濾板塑制模板安裝：

    1、在濾池四周池壁、濾板支撐上應分別劃出模板標高控制線及濾板頂面標高控制線。同時在每條濾板支撐上劃出相鄰模板中心線。

    2、用φ3×30 的水泥鋼釘將模板固定在濾板支撐上。單塊模板上集中荷載應小于1KN/m2。

    3、模板安裝必須平整、搭接嚴密、不漏漿。

    4、澆筑混凝土前，模板內雜物應清理干凈。

鋼筋敷設：

       鋼筋加工應符合要求：

   1、受力鋼筋末端應作180°彎鉤，其彎弧內直徑不應小于鋼筋直徑的2.5 倍，彎鉤的彎后平直部分長度不應小于鋼筋直徑的3倍；

  2、濾板支撐預埋鋼筋與濾板縱向主筋焊接作 90°彎折時，彎折處的弧內直徑不應小于鋼筋直徑的5倍；

   3、同類型鋼筋檢查數量不應少于3件。

      鋼筋敷設應符合要求：

   1、鋼筋敷設位置的偏差：高度±5mm，長度±10mm；

   2、主筋與池壁預埋鋼筋焊接和與濾板支撐預留鋼筋焊接時對ABS塑制摸板必須采取防護措施，以免損壞； 預埋座安裝：

   1、預埋座安裝前，必須確認模板已完全鋪設和預埋座完好無損。

   2、將預埋座垂直插入模板的預留孔內，使預埋座上卡銷與模板上頸套箍緊，并旋緊施工蓋。
